Una de las últimas solicitudes de patente de Apple (US 2025/0261340 A1) revela un novedoso enfoque para la gestión térmica de dispositivos electrónicos, transformando un elemento tradicionalmente estético – el logotipo – en un conducto térmico funcional.
Esta innovación integra una marca multicapa directamente en la carcasa del dispositivo, lo que le permite funcionar como identificador visual y disipador de calor.
¿Pensabais que ya no se podía innovar más? No se vayan todavía, aún hay más.
Ingeniería del nuevo Indicium (el logotipo de Apple) en los dispositivos

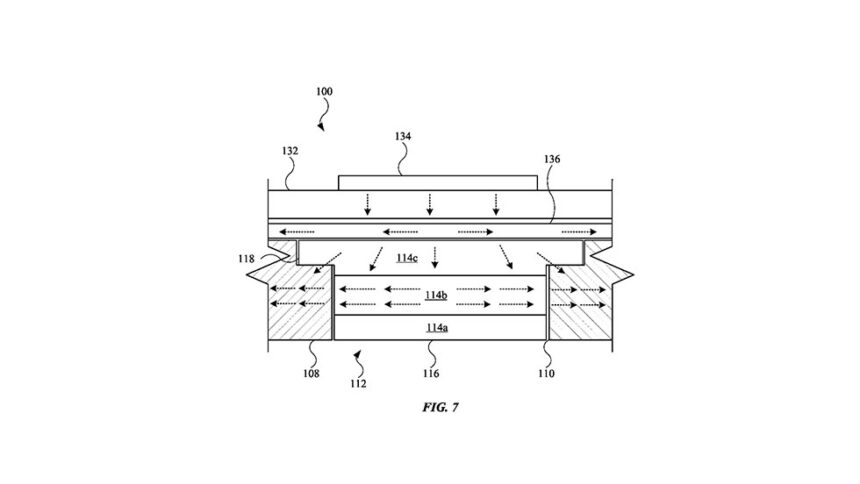

El indicio patentado consta de tres capas principales:
- Capa cosmética: generalmente de acero inoxidable, esta capa más externa proporciona el atractivo visual y la superficie orientada al usuario.
- Capa conductora de calor: a menudo hecha de cobre, esta capa intermedia tiene una conductividad térmica significativamente mayor y es responsable de absorber y redistribuir el calor.
- Capa de soporte: También de acero inoxidable, esta capa ancla el indicio a la carcasa del dispositivo e interactúa con los componentes internos que generan calor.
La alta conductividad térmica de la capa de cobre (aproximadamente 398 W/m·K) le permite disipar eficazmente el calor de componentes como CPU o GPU y canalizarlo hacia la carcasa metálica del dispositivo, que a su vez lo disipa. Este diseño minimiza la exposición al calor en la superficie, mejorando la seguridad y la comodidad del usuario.
Innovación en fabricación y materiales
El proceso de Apple implica operaciones de revestimiento para unir metales diferentes, como el cobre y el acero inoxidable, en una estructura unificada. Se aplican recubrimientos adicionales, como el niquelado y los acabados PVD, para proteger contra la corrosión y aumentar la durabilidad. La patente también explora materiales alternativos como el grafito, el titanio y el diamante sintético para optimizar aún más el rendimiento térmico.
Noticias relacionadas
Integración y aplicación de la patente
El indicador está estratégicamente ubicado, alineado con las fuentes de calor internas. Por ejemplo, en un smartphone o tableta, puede estar centrado en la carcasa trasera, justo encima del procesador principal. Esta alineación garantiza una transferencia de calor eficaz desde los componentes internos al exterior sin comprometer la estética del dispositivo.
Más allá de los logotipos, Apple imagina estructuras termoconductoras similares en otros componentes:
- Manijas en dispositivos de escritorio
- Soportes retráctiles para dispositivos móviles
- Soportes para accesorios con disipadores de calor integrados
La tecnología de indicio termoconductor de Apple ofrece una serie de ventajas estratégicas que mejoran tanto el rendimiento del dispositivo como la experiencia del usuario. Estas son las principales ventajas:
Gestión térmica mejorada
- Disipación de calor eficiente: la capa de cobre dentro del indicio conduce rápidamente el calor de los componentes internos, como los procesadores, y lo redistribuye por toda la carcasa del dispositivo.
- Refrigeración pasiva: reduce la dependencia de sistemas de refrigeración activos (por ejemplo, ventiladores), lo que puede ahorrar espacio, reducir el ruido y mejorar la eficiencia energética.
Rendimiento mejorado del dispositivo
- Estabilidad térmica: al mantener temperaturas de funcionamiento más bajas, la tecnología ayuda a prevenir la limitación térmica, lo que permite que los procesadores funcionen a velocidades óptimas durante períodos más prolongados.
- Longevidad de los componentes: las temperaturas más bajas reducen el desgaste de los componentes internos, lo que potencialmente extiende la vida útil del dispositivo.
Integración de diseño
- Preservación estética: el indicio funciona también como logotipo o elemento decorativo, lo que permite a Apple mantener su lenguaje de diseño característico al tiempo que incorpora hardware funcional.
- Factor de forma compacto: la integración de la disipación de calor en los elementos de diseño existentes permite crear dispositivos más delgados y livianos sin sacrificar el rendimiento.
Comodidad y seguridad del usuario
- Superficies táctiles más frías: el diseño multicapa garantiza que la capa cosmética exterior permanezca fría al tacto, incluso cuando el dispositivo está sometido a una carga pesada.
- Puntos calientes reducidos: el calor se distribuye de manera más uniforme por toda la carcasa, lo que minimiza el sobrecalentamiento localizado.
Versatilidad del material
- Perfiles térmicos personalizables: Apple puede adaptar la conductividad térmica seleccionando diferentes materiales (por ejemplo, cobre, grafito, diamante sintético) según las necesidades del dispositivo.
- Durabilidad y resistencia a la corrosión: Los recubrimientos protectores como el niquelado y los acabados PVD mejoran la longevidad y la resistencia del indicio.
Escalabilidad entre dispositivos
- Amplia aplicabilidad: La tecnología se puede adaptar a teléfonos inteligentes, tabletas, computadoras portátiles, computadoras de escritorio y accesorios, en cualquier lugar donde un logotipo o elemento externo pueda reutilizarse para la gestión del calor.
- Integración de accesorios: uso potencial en soportes, soportes o manijas que interactúan con componentes que generan calor.
Innovar al alcance de un gran equipo
Esta tecnología ejemplifica el compromiso de Apple de fusionar el diseño con la ingeniería. Al integrar la funcionalidad térmica en elementos visibles, los dispositivos pueden mantener perfiles elegantes a la vez que mejoran la eficiencia térmica. También abre la posibilidad de diseños más compactos, una menor dependencia de ventiladores internos y un mejor rendimiento bajo tensión térmica.
A medida que los productos electrónicos de consumo continúan exigiendo mayor potencia de procesamiento en formatos más pequeños, innovaciones como el indicador térmico conductor de Apple podrían convertirse en una característica estándar, trabajando silenciosamente detrás de escena para mantener los dispositivos frescos y a los usuarios cómodos.
Algunos miembros del equipo de Apple para esta invención
- Erik Uttermann: Gerente de Diseño de Productos para iPad
- Carlo Catalano: Ingeniero sénior de diseño de productos
- Brian Gable: Ingeniero destacado (Diseño de productos)
- Dennis Mo; Ingeniero de calidad – Impulsando operaciones de fabricación de alto rendimiento
- Eric Hamann: Ingeniero de materiales de diseño de productos
- James Stryker, Gerente Sénior de Diseño de Productos
